EMC整改

@TO
C

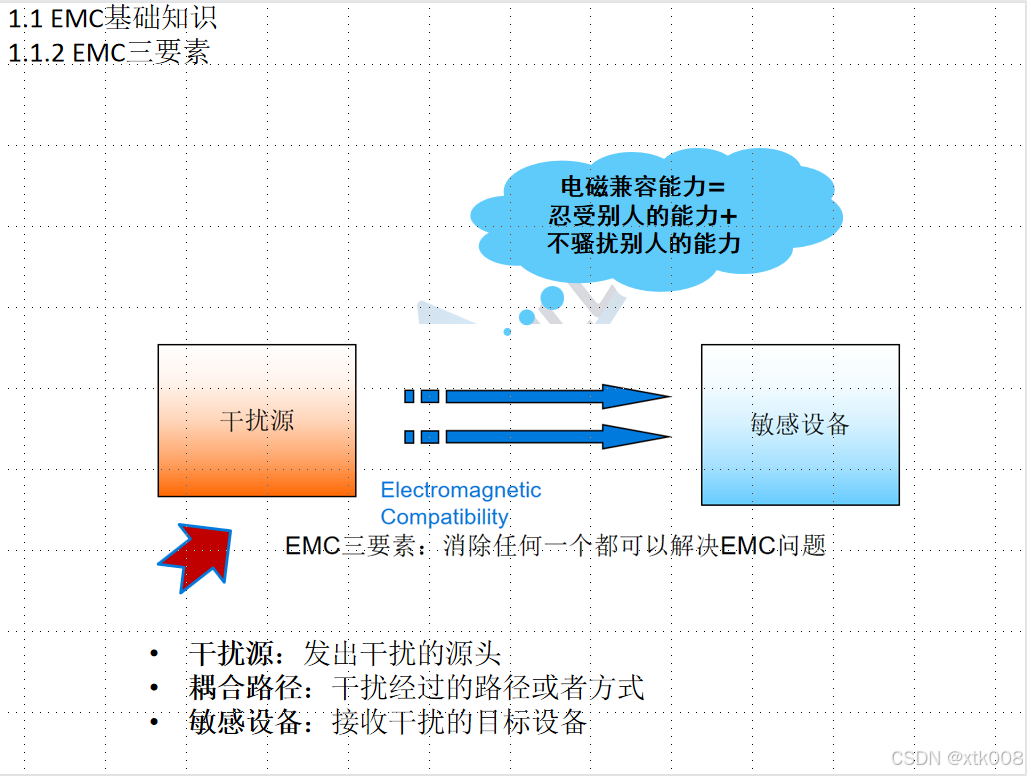

EMC整改:
1、第一步：查找确认辐射源
查找辐射源是EMC整改的第一步。常用的方法包括：
1.1
排除法：
逐步断开设备的各个部分，观察干扰是否减少。例如，如果一台设备的电磁辐射超标，可以尝试逐一断开设备的组件以确定主要干扰源。
频谱分析仪频点搜索法：使用频谱分析仪扫描不同频率，找出主要干扰频点。例如，某设备在工作时干扰了无线信号，可以通过分析仪找到干扰信号的频率。
元件固有频率分析法：检查设备中的关键元件，如晶振、开关电源等，确认其是否在工作频率范围内产生干扰。例如，若发现开关电源在工作时产生过大干扰，需要检查其设计和布局。
1.2 滤波
滤波是EMC整改的重要手段，包括以下几种方法：

电容滤波：在电源或信号线中加入电容器，以去除高频噪声。例如，给电源输入端添加电容滤波器，可以有效去除高频噪声。
RC滤波：使用电阻和电容组合的滤波器，滤除干扰信号。例如，在电源线中加入RC滤波器，可以有效减少低频和中频干扰。
LC滤波：使用电感和电容组合的滤波器，提高滤波效果。例如，LC滤波器常用于高频干扰的抑制，可以显著改善信号质量。
1.3 吸波
吸波技术可以有效减少电磁干扰，包括：

电路串联磁珠：在电路中加入磁珠，吸收高频噪声。例如，磁珠常用于电源线和信号线上，以吸收高频干扰。
绕穿磁环：将电缆绕在磁环上，减少电磁干扰。例如，使用磁环滤波器可以有效减小电缆中的高频噪声。
贴吸波材料：在设备内部或外部贴上吸波材料，吸收电磁波。例如，使用吸波垫片或涂料可以降低设备的辐射干扰。
1.4 接地
良好的接地设计可以减少干扰，包括：

单点接地：将所有设备的接地连接到一个共同的接地点，减少接地环路干扰。例如，确保所有设备通过单一接地点接地，以降低接地回路引起的干扰。
多点接地：在设备的多个点上进行接地，改善
整体接地效果。例如，设备内部可以设置多个接地点，确保电磁干扰的有效消除。

接地层设计：设计合理的接地层，减少干扰。例如，在PCB设计中增加接地层，可以有效减少信号线上的干扰。
1.5 屏蔽
屏蔽是隔离电磁干扰的重要方法：

金属屏蔽罩：为关键部件添加金属屏蔽罩，阻止电磁波进入或离开设备。例如，在射频设备上安装金属屏蔽罩，可以有效减少辐射干扰。
屏蔽电缆：使用屏蔽电缆减少电缆间的干扰耦合。例如，使用双绞屏蔽电缆可以显著降低电缆传导的干扰。
电磁屏蔽材料：使用导电材料（如铝箔）进行屏蔽。例如，在设备外壳上贴上导电材料，可以有效减少外部干扰对内部电路的影响。
1.6 PCB设计优化
优化PCB设计可以有效改善EMC性能：

短路径布局：优化信号和电源线的布局，减少干扰。例如，将高频信号线布置在接近接地层的位置，以减少电磁干扰。
地线层设计：设计有效的地线层，改善接地效果。例如，在PCB设计中加入地线层和地线填充，可以有效减少电磁干扰。
减少干扰源：优化布局，减少干扰源。例如，将高频组件与敏感组件分开布局，以降低干扰影响。

2、第二步： EMC设计考虑因素
2.1 设计阶段的EMC考虑
在设计阶段，考虑EMC因素可以减少后期整改的需求：

电路设计：选择合适的电路设计方法，减少电磁干扰。例如，使用差分信号传输和滤波器来降低电磁干扰。
布局设计：优化PCB布局，减少信号线长度和交叉。例如，将高频信号线布置在接地层上，以减少电磁干扰。
接地设计：设计有效的接地系统，确保良好的接地效果。例如，使用单点接地和地线填充，以降低电磁干扰。
2.2 元件选择的EMC考虑
选择合适的元件有助于提升设备的EMC性能：

选择低噪声元件：优先选择低噪声和高EMC性能的元件。例如，选择具有较低开关噪声的电源模块和低噪声晶振。
选择屏蔽元件：选择自带屏蔽的元件，减少电磁干扰。例如，使用带有屏蔽罩的电容器和电感器。
选择抗干扰元件：选择具备抗干扰能力的元件。例如，选择符合EMC标准的IC和连接器，以提高设备的抗干扰能力。
2.3 生产阶段的EMC考虑
在生产阶段，确保EMC性能可以避免产品上市后出现问题：

生产工艺：优化生产工艺，减少干扰源。例如，控制焊接过程中的热量，避免对敏感元件的影响。

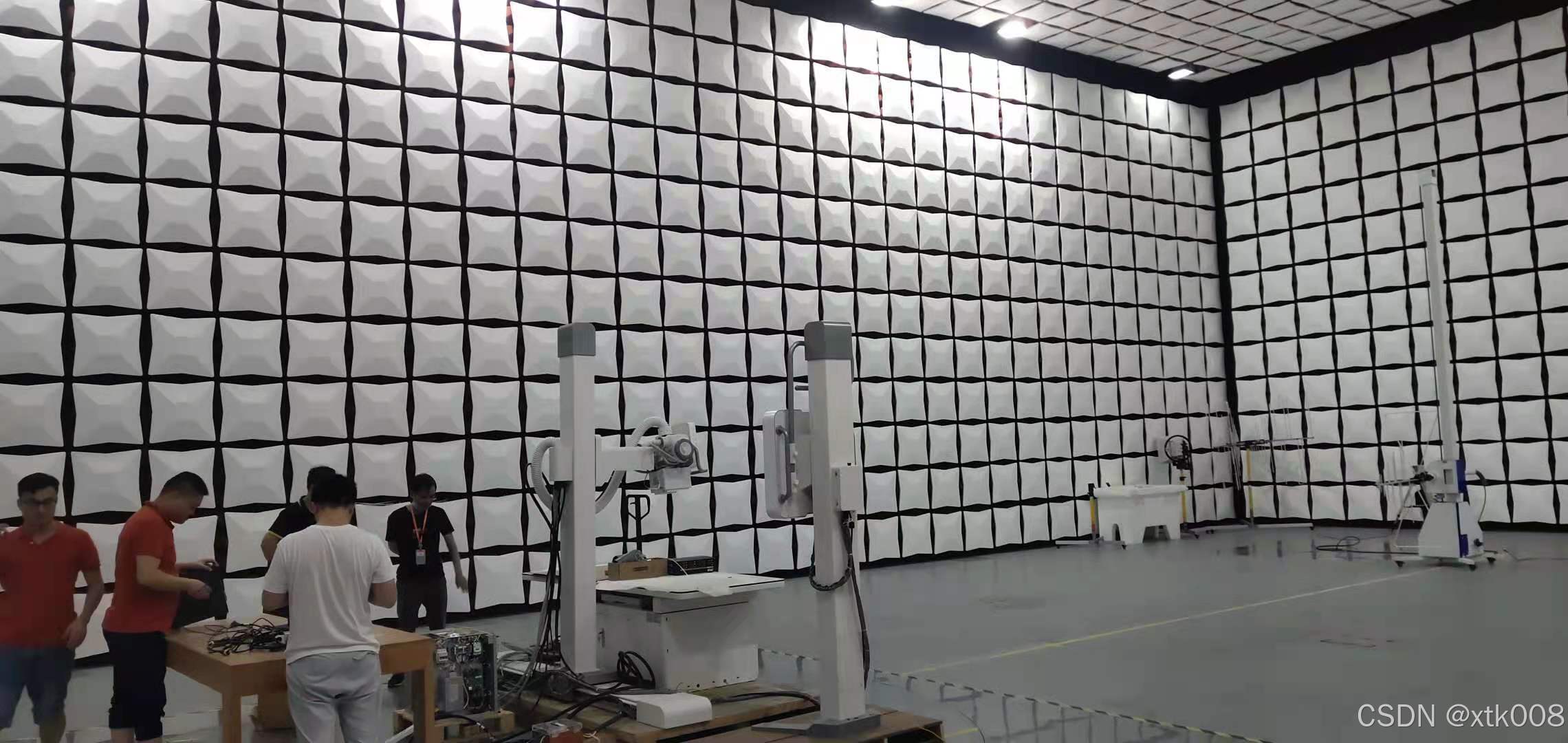

质量控制：进行严格的质量控制，确保生产一致性。例如，检查每个生产批次的EMC性能，以确保产品符合标准要求。
测试验证：进行充分的EMC测试验证，确保产品符合要求。例如，进行生产过程中的随机抽检和最终测试，以验证EMC性能。

3、实践案例分析
3.1 案例1：消费电子产品的EMC整改
背景： 某消费电子产品在进行EMC测试时，发现辐射干扰超标。例如，测试结果显示，产品在高频段的辐射超出了法规限制，导致产品无法通过认证。

整改措施：

加装电源滤波器：在电源输入端加装滤波器，以减少电源线上的干扰。例如，安装LC滤波器可以有效减少电源线上的高频噪声。
优化PCB布局：重新设计PCB布局，减少信号线的长度，并增加地线层。例如，将高频信号线布置在接地层上，以减少干扰。
结果： 设备的EMC性能显著改善，通过了标准要求的测试。例如，经过整改后，产品的辐射干扰降低到法规要求范围内，成功通过了EMC认证。

3.2 案例2：汽车电子系统的EMC整改
背景： 某汽车电子系统在行车过程中出现电磁干扰，导致系统故障。例如，导航系统在行车过程中频繁断线，影响了驾驶体验。

整改措施：

改进接地系统：对汽车电子系统进行接地改进，确保良好的接地连接。例如，使用
多点接地和加粗地线，确保各个部件的良好接地。

使用屏蔽材料：在关键部件上添加屏蔽材料，减少电磁干扰。例如，使用导电胶带对电缆进行屏蔽，减少电磁干扰的影响。
结果： 系统的稳定性和可靠性显著提高，干扰问题得到解决。例如，经过整改后，导航系统稳定运行，驾驶体验得到改善。
